GSZ系列双锥回转式真空干燥机

工作原理

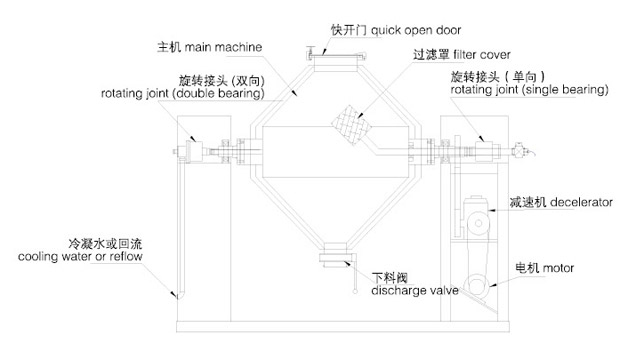

　　SZG双锥回转真空干燥机为双锥形的回转罐体，罐体在真空状态下，向夹套内通入导热油或热水进行加热，热量通过罐体内壁与湿物料接触。湿物料吸热后蒸发的水汽或其他气体，通过真空泵经真空排气管被抽走。由于罐体内处于真空状态，且罐体的回转使物料不断的上下，内外翻动，故加快了物料的干燥速度，提高干燥速率，达到均匀干燥的目的。

特点
　　双锥回转真空干燥机是集混合－干燥于一体的干燥设备。将冷凝器、真空泵与干燥机配套,组成真空干燥装置。(如不需回收溶剂,冷凝器可不用)本机内部结构简单,清洗容易,操作简便,能降低劳动强度改善工作环境。广泛应用于制药、化工、食品、染料等行业物料的干燥。

应用范围
　本机适用于医药、食品、化工等行业的粉、粒状且流动性较好的物料干燥。
    易燃易爆物料的干燥应另行说明。
    采用热水或高温导热油加热时，应在订货前说明。如需压力容器证书，订货时另注明。
    符合“GMP”要求时另行说明:应采用直联齿轮传动，封闭结构，真空罩为金属烧结网制作。
    材质有内外不锈钢，内壁搪瓷，其中不锈钢有304、321、316、哈氏合金等供选择。
    2000型以上建议采用调速控制，轴中心采用一体加工。

技术规格

名称型号	100	350	500		750	1000	1500	2000		3500	4500	5000
罐内容积	100	350	500		750	1000	15000	2000		3500	4500	5000
最大装料容积L	40	140	200		300	400	600	800		1400	1800	2000
最大装料重量(kg)	20	70	100		150	200	300	400		700	900	1000
转速(rpm)	3～13						6	5		4	4	4
电机功率k w	0.75	1.1	1.5		2.2	3	4	5.5		7.5	11	15
占地面积mm	2160 ×800	2160 ×800	2350 ×800		2560 ×1000	2860× 1300	3060 ×1300	3260 ×1400		3760 ×1800	3960 ×200	4400 ×2500
回转高度mm	1750	2100	2250		2490	2800	2940	2990		3490	4100	4200
罐内设计压力（MPa）	-0.1～0.15
夹套设计压力(MPa)	≤0.3
重量(kg)	800	1100		1200	1500	2800	3300		3600	6400	7500		8600
